出口緊固件檢驗標準七項原則
出口緊固件檢驗標準七項原則
原則一：關注新的或老的DIN產品標準
在2003年開始德國新發布的緊固件型式尺寸標準與我們?nèi)粘３隹诤蛡鹘y(tǒng)生產執行標準已經有變化。
取消：
◇產品標準：DIN 912、DIN 931、DIN 933、DIN 934、912、84、6921、6923等的常用老的近百個產品標準。（這些老標準很流行?。?br/>◇基礎技術標準：DIN 267-3、DIN 267-4、DIN 267-9、 DIN 267-10、DIN267.19 、DIN267.20 等一些常用老的基礎技術條件標準已經取消。 （這些老基礎標準被替代！不用了！）
◇DIN 918描述《歐盟緊固件標準概述》
原則二： 注意標準發展趨勢
一、歐盟標準加快了等同采納ISO/TC2標準的步伐
近幾年DIN出版的緊固件手冊中，DIN采用EN ISO或ISO的 標準數量也在不斷增多，速度也在加快。
在緊固件產品和技術標準方面，DIN標準與EN、ISO標準合作，盡可能向統一和一致的方向努力。
DIN 自己原來的基礎標準數量在不斷減少。
ISO每年都在更新標準（2015年）。
二、美國緊固件標準更新速度更快
工業緊固件協會于2014年7月正式推出《IFI-9版英制緊固件標準手冊 》；匯集了美國英寸的緊固件產品和基盛典標準一一對應。
ASME美制緊固件產品標準一般3~5年更新一次。
ASTM的緊固件標準一年更新一次（ASTM 2016版）。
美國的米制緊固件標準貫徹ISO標準，如ASTM F568M取消。
聯合認可標準
| 二OOO年后，隨著歐洲區域經濟一體化，在統一標準、統一貿易技術條款促進歐盟經濟一體化發展貿易原則；
DIN標準也開始直接引用歐洲EN或ISO標準。
所以講德國緊固件除了個別的特色產品之外，其他如螺栓、螺釘和螺母常規產品及幾乎全部的基礎標準與ISO、EN 標準中是； 二OOO年后，隨著歐洲區域經濟一體化，在統一標準、統一貿易技術條款促進歐盟經濟一體化發展貿易原則； ——完全同步； |
《歐洲EN螺栓、 螺釘尺寸標準》 |
歐盟EN鋼結構螺栓標準2015年版
|
|

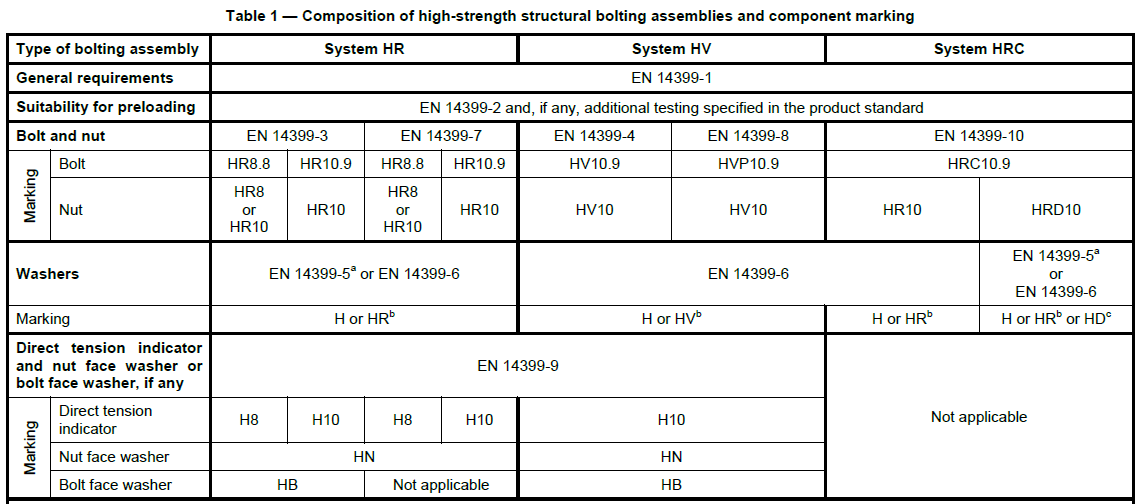

 | ◇EN14399：2015是歐盟結構螺栓連接，有10個系列標準 ◇ 更新——EN14399：2005或 2006版標準 取消——DIM6914、6915、 6916標準 ◇ HR和HV二個等級系列 |
原則三： 緊固件基礎技術條件要最新 ISO標準
無能合同產品是新標準還是已經作廢的老DIN和GB標準，在采用基礎技術條件的方面上，是必須采用最新的年份標準或者已升級的ISO、EN和GB標準，這是國際標準和國際貿易的規則。
如： ISO 898-1：2009、現是2013版 ！?。?！
ISO 898/2：2012
要注意基礎技術標準的版本年限問題，尤其在簽訂貿易合時要格外注意這一點，不以能認為是老標準了就用老辦法、老標準對待，這是國際貿易慣例。
例如：執行ISO 898-1：2013
ISO 898-1：2013年已頒發，在現行的產品標準中，無論是新產品或是老的產品標準都必須執行2013年版標準。 執行的產品包括： 老的德國標準 DIN 931、DIN 933、
DIN 912、558、601 新的國際準 ISO 4014、4017 老的德國鋼結構螺栓 DIN 6914 新的歐共體標準 EN 14399 |  |
原則四：注意新標準技術和質量要求
| 質量驗收水平趨向Ac=“零”的要求。 新標準更強調新技術、新質量要求。 表面鍍鋅層鹽霧試驗時間大幅度提高。 機械性能檢驗程序更細化，操作性更強ISO898/1：2013版有15個試驗程序。 提出FPC過程控制、管理要求。 理論性理強：如電鍍氫脆的生成機理和去氫脆方法。 |

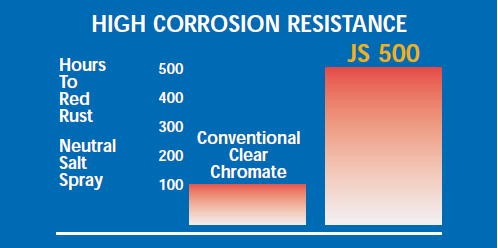

JS500——鹽霧試驗紅銹 時間≥500h |
標準變更頁碼的增加
標準 | 版本 | 版本 |
ISO 898/1 | 1999年版有20頁 | 2013年版的58頁 |
ISO 10863 | 2000年版有10頁 | 2014年版有32頁 |
ISO 4042 | 1999年版有20頁 | 2016年（7th draft) |
原則五： 工藝性要求和工作特性要求
標準的發展趨勢是開始將工藝性要求放入標準中去了。
工藝性要求
1、ISO 10684規定熱鍍鋅二種（高溫和低溫)熱鍍鋅溫度。
2、ISO 898/1：2013版規定90%馬氏體級別含量檢查，是在淬火后，回火前
檢查的檢驗方法。是針對如何正確選用淬火冷卻液和規格大小的淬透性的
考核，選用合適的材料的一項工藝性要求。
3、ISO 4042和ISO 10683規定去氫有工藝規要求。
4、ISO /DIS 898 /2：2014規定8級螺母≤M16 ，由生產者選擇是或否，要進行熱處理”QT” 規則和要求。
5、ASTM F1554-2015《錨固螺栓》規定彎曲工藝溫度要求，去應力 回火。
6、熱鍍鋅后螺母不允許再二次攻絲。
原則五： 工作特性和過程控制要求 標準的發展趨勢將工作特性和FPC要求放入標準中。
工作特性要求
1、 EN14399規定的扭矩K系數試驗要求。取決于表面潤滑處理，而且是對材料和熱處理工藝性的要求考核。
2、熱鍍鋅螺母的轉角試驗（美制A325和AS1252規定轉角試驗，防螺紋咬合）在新的ASTM F3125/F3125-2015a標準作了更明確的規定。
3、汽車緊固件的裝配緊固軸力和扭矩要求！
過程控制FPC
標準強調——從原材料控制、技術文件管量、工藝規程設計、過程質量檢驗控制、設備條件、最終成品的抽樣檢驗和質量法規。
原則六： 收集最新版標準
德制和國際標準一般每2~3年更新一次。
目前DIN緊固件標準最新是2015年5月版（包括認可）。
ASTM 標準原則一年更新一次。
各國標準在不斷推出新系列的標準，一旦新標準頒布，則原標準自動作廢。
DIN緊固件標準手冊-2015
DIN手冊 | 內容 |
DIN標準第10卷 | 緊固件1冊---螺栓和螺釘尺寸共計86個標準 |
DIN標準第43卷 | 緊固件2冊---銷釘、鉚釘、鍵、吊環95個標準 |
DIN標準第55卷 | 緊固件3冊---螺栓、螺母和墊圈技術條件38個標準 |
DIN標準第140卷 | 緊固件4冊---螺母和螺栓/螺母95個標準 |
DIN標準第193卷 | 緊固件5冊---緊固件基礎標準 |
DIN標準第362卷 | 緊固件6冊---歐洲緊固件標準 |
美國機械性能最新版標準
標準號 | 九版 | 新版 | 標 準 名 稱 |
SAE J429 | 2014 | 2014 | 外螺紋緊固件機械性能和材料要求 |
ASTM A193/193M | 2012 | 2016 | 用于高溫或高壓以及其他特殊用途的合金鋼和不銹鋼栓接材料 |
ASTM A320/A320M | 2011a | 2015 | 用于低溫條件的合金鋼螺栓材料 |
ASTM A307 | 2012 | 2014 | 碳鋼外螺紋標準緊固件 |
ASTM A194 | 2011a | 2016 | 用于高溫或高壓服務螺栓的碳鋼、合金鋼和不銹鋼材料的螺母機械性 |
ASTM A354 | 2011 | 2011 | 淬火和回火合金鋼螺栓、螺柱及其它外螺紋緊固件 |
ASTM A449 | 2010 | 2014 | 熱處理，最小抗拉強度120/105/90Ksi,一般用途的鋼制六角螺釘、螺栓和螺柱 |
原則七：關于DIN 934螺母強度說明
DIN 934螺母標準在德國2002年已將此標準淘汰了。
提升為：DIN ISO 4032 《國際六角螺母》
DIN ISO 8673 《德制、國際六角螺母-細牙》
由于DIN 934《六角螺母》還是老的對邊和較薄的螺母高度的型式，所以該螺母采用的機械性能標準還是老的DIN267-4標準。

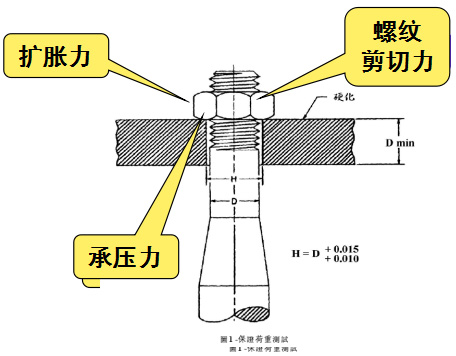

分析螺母受力時與結構有關因素
1、軸向螺紋剪切力——與螺母厚度有關
2、橫向擴脹力——與螺母對邊大小有關
3、支承面的承壓力——與支承面大小有關
*除了材料和熱處理工藝—等級之外因素！
螺母結構型式?jīng)Q定強度??！

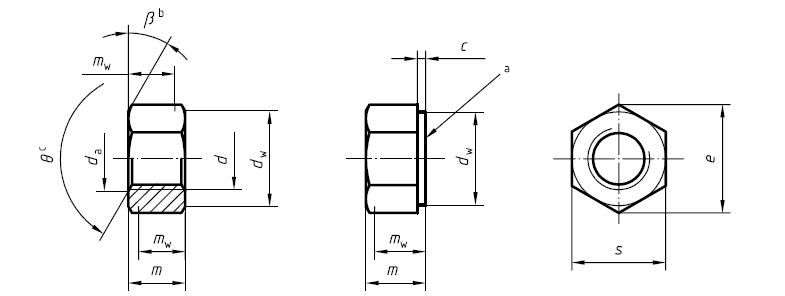

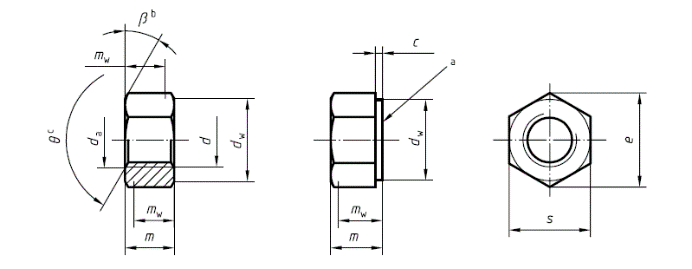

螺母 （1型） |

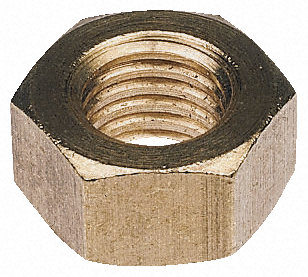

螺母 （2型） |
|

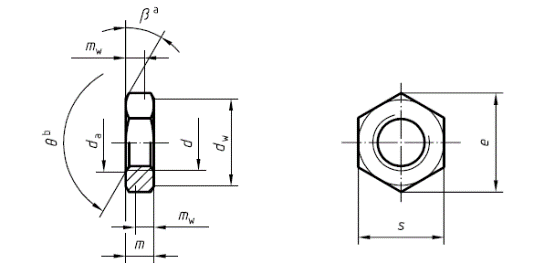

薄螺母 |
產品 | 厚度 m | 標準 | 適用強度等級 |
螺母1型 | 0.82~0.9d厚度 | ISO 4032 | 6~12級 |
螺母2型 | 厚度等于1d | ISO 4035 | 9、10級 |
重型 | 大對邊、 1d高厚度 | GB1229 DIN6915 | 10、12級鋼結構栓 |
一般 | 0.8d厚 | DIN 934 | 181級 |
關于DIN 934螺母強度說明
由于DIN 934《六角螺母》還是老的對邊和較薄的螺母高度的型式，所以該螺母采用機械性能標準還是老的DIN267-4標準。
DIN 934螺母的 I8I級，無論螺母規格大小其保證負荷均是等值800N／mm2
ISO 4023螺母的8 級，保證負荷是隨著規格的遞增而增加
（800～920 N／mm2）。
所以，德國DIN 934標準為了有所區別于ISO標準的螺母機械性能的等級，標準規定在DIN 934螺母的等級標志上注“I8I”級標志，與ISO標準的８級強度等級的標志有所區別。
 | |
| DIN 934螺母等級標記 “|8|”級 | ISO 4032螺母等級標記 “8”級 |
