從2010年以后,隨著工業現代化技術、工藝的創新,新發布的標準和用戶對緊固件產品質量要求日益提升。
要及時收集新標準,了解、分析新標準的檢驗和測試方法的變更。
緊固件檢驗特點
標準的更新
——從2010年以后,國際ISO/TC2組織和歐盟EN185標準化組織每年在修改、更新或推出ISO和EN緊固件標準;
——德國在2016年更新推出新6本《DIN緊固件手冊》標準,標準的更新速度和內容變化是相當快的。
——美國ASTM和ASME每年在推出或更新標準。(ASTM最新的是2016年)
——同時,2012年開始ASTM和ASME取消了美國的米制M大多數標準。

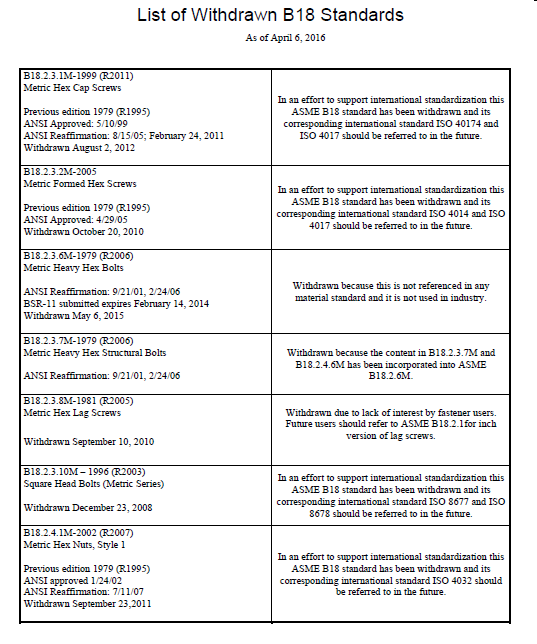

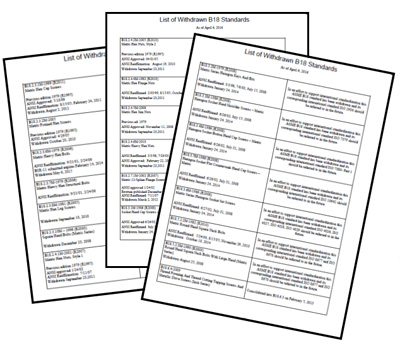

左圖是2016年頒發取消或合并62個美國M標準。
——密切關注新標準提出或新增測試方法標準和要求。
德國標準最新版本
德制DIN標準一般每2~3年變換或認可一次。目前DIN緊固件標準最新版于2016年4月出版(即認可)。
ISO 標準每年都有更新標準出版。
DIN手冊 | 內容 |
DIN標準第10卷 | 緊固件1冊---螺栓和螺釘尺寸共計86個標準 |
DIN標準第43卷 | 緊固件2冊---銷釘、鉚釘、鍵、吊環95個標準 |
DIN標準第55 卷 | 緊固件3冊---螺栓、螺母和墊圈技術條件38個標準 |
DIN標準第140卷 | 緊固件4冊---螺母和螺栓/螺母連接副95個標準 |
DIN標準第193卷 | 緊固件5冊---緊固件基礎標準 |
DIN標準第362卷 | 緊固件6冊---歐洲緊固件基礎標準 |
緊固件機械性能(米制)標準對照表
機械性 標準 | 國際 ISO | 歐洲EN | 德國DIN | 英國BS | 中國GB | JIS |
碳鋼合金鋼緊固件機械性能——螺栓、螺釘和螺柱 | ISO 898-1 :2013 | EN ISO 898-1 :2013 | DIN EN ISO 898-1 :2013 | BS EN ISO 898-1 :2013 | GB/T 3098.1 :2010 | JIS B1051 |
碳鋼合金鋼緊固件機械性能——螺母粗牙和細牙 | ISO 898-2 :2012 | EN 20898-2 :2012 | DIN EN ISO 20898-2 :2012 | BS EN ISO 898-2 :2012 | GB/T 3098.2 :2012 | JIS B 1052 |
各國的緊固件機械性標準基本是在第一時間同步、等同采納ISO國際系列標準。 ISO/TC2現在修訂ISO/WD 898/2-2016.
IFI美制緊固件標準手冊變更歷程
IFI-六版 | IFI-七版 | IFI-八版 | IFI-九版 |
一般約每十年頒發一期,前后共出版了9期《匯編手冊》。 第五版是78年出版(間隔十二年) 第六版是88年出版(間隔十年) 第七版是2003年出版(間隔十五年) 第八版是2011年出版(間隔八年) 2014年7月3日正式推出《IFI-9版英制緊固件標準手冊(2014)》
歐盟EN新頒發鋼結構緊固件標準

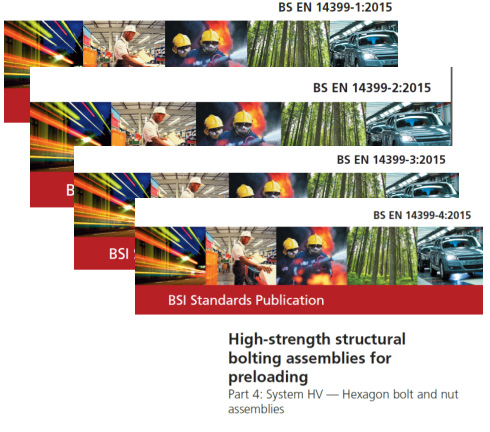

1、2015年歐盟CEN/TC 185新頒發了 EN14399/1~6:2015《預載荷鋼 結構高強度緊固件》系列標準。
2、 歐盟國家也參照歐洲規范修改或 直接引用歐盟標準。
如:BS EN14399、DIN EN 14399……; NF EN 14399 ………; UNI EN 14399………;
3、德國也頒發了DASt 021-2013大規格鋼結構 螺栓標準。
4、德國也同時取消了原DIN 6914、6915、6916系列標準。 許多國際性的工程公司也推薦采用歐洲規范EN14399 。因此歐洲規范在世界范圍的影響愈來愈顯著。
ASTM 撤消現行六個鋼結構螺栓組件標準
撤消
2015年11月ASTM F16.02緊固件技術委員會議決定撤消現行六個鋼結構螺栓系列標準(A325/A325M/A490/A490M和F1852/F2280);
用已頒發ASTM F3125/F3125M:2015a《熱處理、最小抗拉強度120 ksi(830Mpa)和150 ksi(1040 Mpa)、英制和米制鋼及合金鋼高強度結構用螺栓技術條件》標準來替代、整合為綜合性一個鋼結構螺栓系列標準。
理由
在2012年11月ASTM F16.02緊固件技術委員提出一個新鋼結構螺栓標準; 于2014年11月會議上正式批準; 于2015年1月首次出版ASTM F3125標準,以替代和更換現行六個標準。 新標準統一簡化,并已糾正了許多已知存在的問題,確保該系列產品滿足鋼結構工程使用要求,有助于消除各行業分不清楚哪些文件在現行使用,與原標準覆蓋保持對齊,并顯著地得到簡化。
ASTM 撤消現行ASTM “M”標準
ASTM于2016-04月宣布取消現行的美國在用的30多個ASTM“M”緊固件標準,決定直接引用ISO緊固件標準或部份過渡執行;
在2012年在取消ASTM A568M時就講,即然ISO 898/1已經很規范,在國際上很流行,我們沒有必要再另搞一套;
在美國的米制標準方面盡可能貫徹ISO 標準。
ISO 10683-2014 《緊固件 非電解鋅片涂層》

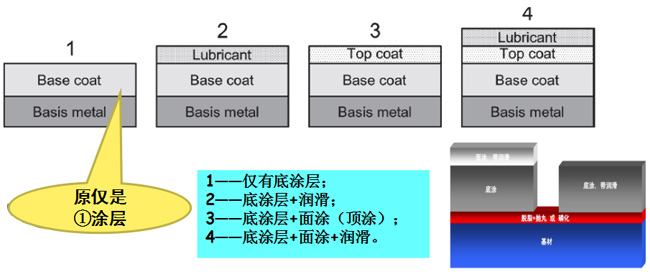

建立基本鋅片涂層系統(達克羅)
鋅片涂層體系是將鋅片分布鋼制緊固件表面,通常以適當?shù)姆椒ǜ郊右粚愉X片。在熱作用下(固化),薄片間相互粘結,且薄片和基板間也粘合,從而形成一個無機表面涂,保證陰極保護。
涂層可含Cr+6(協議)或不含六價鉻Cr+3 。
附加的頂涂層提高耐腐蝕性、耐化學性,顏色,電絕緣/導電率 。
附加潤滑涂層可提高或?qū)崿F(xiàn)特定功能,扭矩矩/裝配軸力性能)
ISO 建立電鍍涂層系統
電鍍層的防腐蝕上取決于金屬層(單個或多個)厚度,對于基體是鋅涂層和鎘涂層,純化處理和/或密封劑/或頂涂層提高腐蝕保護。 純化涂層/或密封劑/面漆涂層提供保護涂層金屬防腐蝕(白色腐蝕) ,因此也提供了對基礎金屬腐蝕額外的保護。
表面添加潤滑是為提高裝配功能的需要。
ASTM F1941-2015版《緊固件 電鍍》
范圍
標準規范包括了統一英寸制和公制螺紋緊固件的電解沉積鍍層的應
用、性能和尺寸要求,也可以用于其他有螺紋零件和無螺紋零件。
規定了鍍層厚度、六價鉻或非六價鉻表面鈍化處理、抗腐蝕性、氫脆
風險預防及去除氫脆烘烤技術措施,滾鍍和掛鍍電鍍方式、工藝不同。

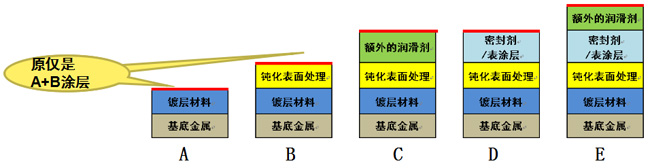

鍍層系統
A、僅鍍層材料膜層
B、鍍層材料膜層+鈍化表面處理(如Fe/Zn 5A)
C、鍍層材料膜層+鈍化表面處理+附加滑劑(如Fe/Zn 5ANL)
D、鍍層材料膜層+鈍化表面處理+密封劑表涂層(如Fe/Zn 5ANS)
E、鍍層材料膜層+鈍化表面處理+密封劑表涂層+附加潤滑劑(如Fe/Zn 5ANSL)
ISO/DTR 20491:2016 頒發
《鋼緊固件氫脆基礎》
緊固件材料對氫脆敏感性及相關措施
緊固件材料對氫脆敏感性及相關措施
≤320HV 390H | ||
不易引起 沒有過程控制 或產品測氫脆IHE | 過程序控制查驗HIE 或產品試驗 或選擇烘烤 (由緊固件制造者選擇) | 高敏感易引起 過程序控制查驗HIE 或產品試驗 或推薦烘烤 |

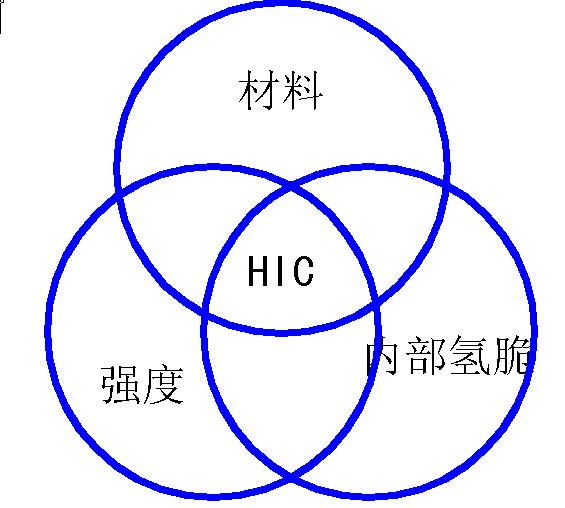

內部氫脆IHE
——具有高拉伸強度或硬度或表面硬化或冷加工到高硬度;
——在拉伸應力下;
——過程中已吸收的氫,
可能是有內部氫脆(IHE)的危險。
去氫措施
——控制氫脆的產生,盡量減少氫產生的程度;
-——采用烘烤;
——在純化之前進行;
——烘烤時間和溫度應合同約定

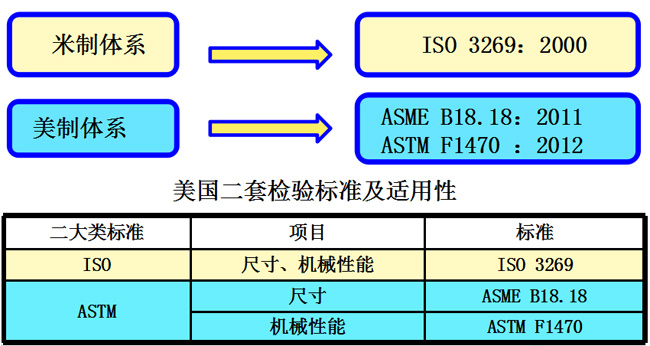

現行國際緊固件抽樣檢驗二大體系
緊固件驗收檢查是一項極為重要的基礎標準,是供需雙方對交付驗收的緊固件產品批是接收或拒收的依據。
國際上要修改ISO 3269緊固件質量驗收檢驗標準。
緊固件檢驗特點
緊固件測量
——測量應按標準規定、對應的、正確的測試方法和試驗程序進行;
——標準對緊固件的質量屬性,如機械性能、尺寸和型位公差、鍍層等測試方法,各國標準都作了十分詳細明了,可操作性強和試驗方法。
——各國標準間的測試方法尚有一定的差異。
——關注標準提升和變更,而提出一些新的測試方法與要求。

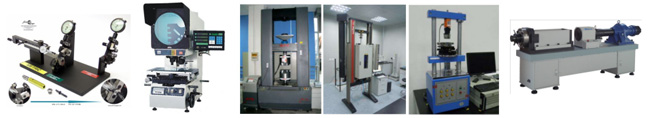

——采用測量儀器和設備,如理化分析儀、材料試驗機、硬度計、沖擊試驗機、螺紋量規、螺紋三針測量儀、粗糙度檢測儀、鍍層測厚儀、輪廓儀、鹽霧試驗箱、扭矩軸力試驗機等,對產品的一項或多項特性進行定量(或定性)進行單獨的(互不干擾)測量和試驗。
