六角螺栓

精致六角螺栓

精致六角螺栓

應用范圍
六角螺栓是應用最廣的一類螺栓。與螺母配合，利用螺紋連接使兩個零件連接成為一個整體。屬于可拆卸連接。細牙螺栓的自鎖性能好，用于受較大沖擊震動或交變載荷的部位，也可用于微調機構的調整。
基本參數
●　材料：碳鋼 合金鋼
●　規格：M10-M100(/3/8″-4″)
●　長度：20mm～1500mm
●　等級：
●　鋼ISO898:4.6～12.9;ASTM A307、A325、A354、A449、A490; J429 Gr.2-Gr.8
●　表面：發黑、鍍鋅、熱鍍鋅、達克羅、特氟龍等

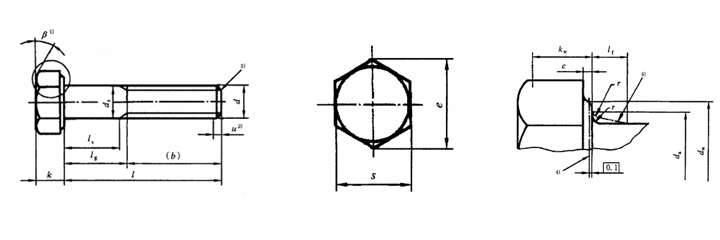

型式尺寸及標記示例

參數表
優選的螺紋規格
螺紋規格d M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10
P1) 0.35 0.4 0.45 0.5 0.7 0.8 1 1.25 1.5
b參考 2) 9 10 11 12 14 16 18 22 26
3) 15 16 17 18 20 22 24 28 32
4) 28 29 30 31 33 35 37 41 45
c max 0.25 0.25 0.25 0.40 0.40 0.50 0.50 0.60 0.60
min 0.10 0.10 0.10 0.15 0.15 0.15 0.15 0.15 0.15
da max 2 2.6 3.1 3.6 4.7 5.7 6.8 9.2 11.2
ds 公稱=max 1.60 2.00 2.50 3.00 4.00 5.00 6.00 8.00 10.00
min 產品等級 A 1.46 1.86 2.36 2.86 3.82 4.82 5.82 7.78 9.78
B 1.35 1.75 2.25 2.75 3.70 4.70 5.70 7.64 9.64
dw min 產品等級 A 2.27 3.07 4.07 4.57 5.88 6.88 8.88 11.63 14.63
B 2.3 2.95 3.95 4.45 5.74 6.74 8.74 11.47 14.47
e min 產品等級 A 3.41 4.32 5.45 6.01 7.66 8.79 11.05 14.38 17.77
B 3.28 4.18 5.31 5.88 7.50 8.63 10.89 14.20 17.59
螺紋規格d M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10
lf max 0.6 0.8 1 1 1.2 1.2 1.4 2 2
k 公稱 1.1 1.4 1.7 2 2.8 3.5 4 5.3 6.4
產品等級 A max 1.225 1.525 1.825 2.125 2.925 3.65 4.15 5.45 6.58
min 0.975 1.275 1.575 1.875 2.675 3.35 3.85 5.15 6.22
B max 1.3 1.6 1.9 2.2 3.0 3.26 4.24 5.54 6.69
min 0.9 1.2 1.5 1.8 2.6 2.35 3.76 5.06 6.11
kw min 產品等級 A 0.68 0.89 1.10 1.31 1.87 2.35 2.70 3.61 4.35
B 0.63 0.84 1.05 1.26 1.82 2.28 2.63 3.54 4.28
r min 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.4 0.4
s 公稱=max 3.20 4.00 5.00 5.50 7.00 8.00 10.00 13.00 16.00
min 產品等級 A 3.02 3.82 4.82 5.32 6.78 7.78 9.78 12.73 15.73
B 2.90 3.70 4.70 5.20 6.64 7.64 9.64 12.57 15.57
