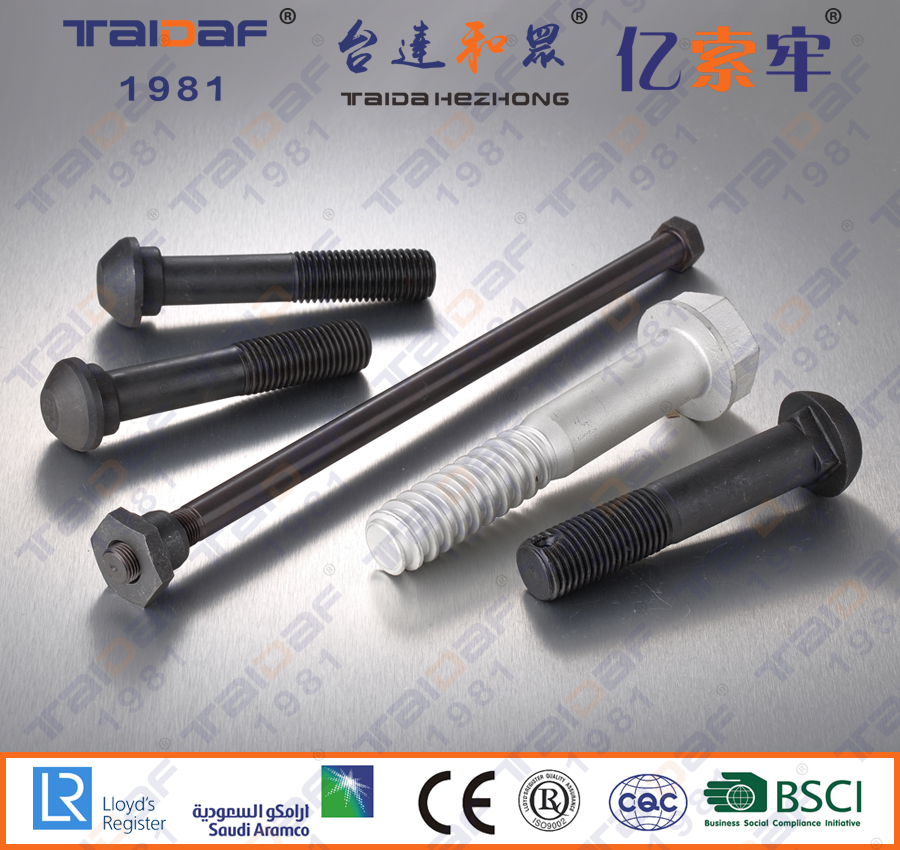

鐵路專用緊固件

鐵路專用緊固件

應用范圍

主要用于鐵路軌道接頭的連接使用

基本參數(shù)

●　材料：碳鋼合金鋼
●　規(guī)格：M10-M100(/3/8″-4″)
●　等級：
●　鋼ISO898:4.6～12.9; J429 Gr.2-Gr.8
●　表面：發(fā)黑、鍍鋅、熱鍍鋅、達克羅、特氟龍等

型式尺寸及標記示例

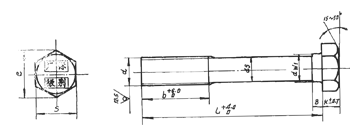

10.9級高強度接頭螺栓的形式尺寸圖	10.9級高強度絕緣接頭螺栓的形式尺寸圖

參數(shù)表

螺母、螺栓性能等級	類別	主要尺寸(mm)
		d(D)	ds	dw1	dw2	dw3	d1	d3	dk(e)	S	K	a	R	L	b	m
10.9S	鋼軌用高強度接頭螺栓	24	22.051	32	33	24	37	20	40	-	16	-	-	135 140 160	60
		22	20.376	30	31	22	33	18	37	-	15	-	-	135 145 150
	鋼軌用高強度絕緣接頭螺栓	24	22.051	24	-	-	-	-	39.55	36	15	-	-	150 165 170 180	60

8.8S	鋼軌用高強度接頭螺栓	24	22.051	32	33	24	37	-	40	-	16	8	16	145	60
		22	20.376	30	31	22	33	-	37	-	15	7	15	135	50
	鋼軌用高強度絕緣接頭螺栓	22	20.376	22	-	-	-	-	39.55	36	15	-	-	150 160 170	60

10H	接頭螺栓與絕緣接頭螺栓用螺母	24	__						39.55	36	__					24
		22														22
